Scansioni 3D – approfondimenti

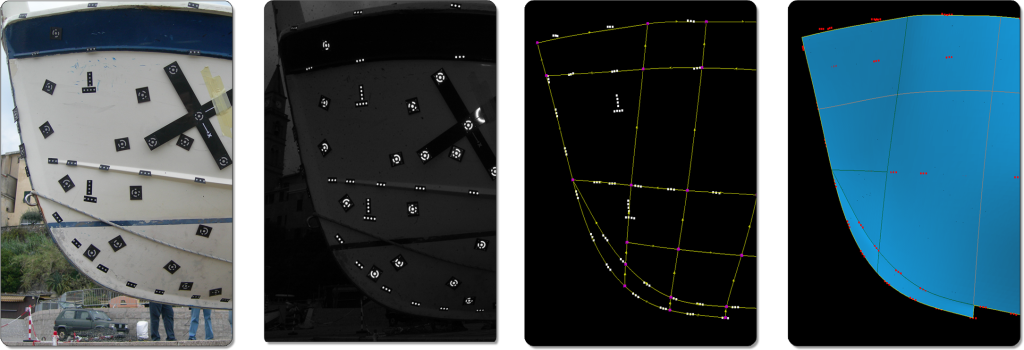

SCANSIONI 3D A PUNTI DISCRETI

01_Scansioni3D

Le scansioni 3D di singoli punti vengono effettuate con sistemi di fotogrammetria “metrologica” che permettono di rilevare con elevata accuratezza il centro di target circolari posizionati sull’oggetto e fotografati da diverse angolazioni.

Tecniche di triangolazione 3D permettono di ottenere la posizione relativa nello spazio di tutti i punti (target) fotografati.

Il formato di uscita standard di una scansione tidimensionale a punti discreti è solitamente un nuvola di punti XYZ.

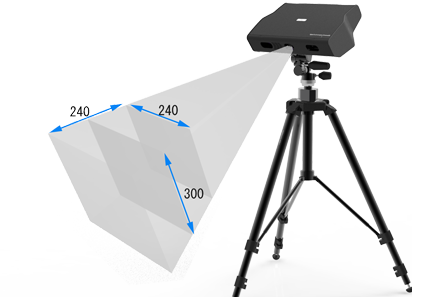

 SCANSIONE TRIDIMENSIONALE A CAMPO INTERO

CAMPO_cronos_campo_acquisizione

04B

I particolari di piccole-medie dimensioni, dal portachiavi alla maquette di una automobile, vengono misurati per mezzo di scanner 3D a luce strutturata con diversi range di inquadratura e risoluzione.

Tali sistemi, se opportunamente combinati con le tecniche per punti discreti, garantiscono un’elevata accuratezza di misura anche su volumi di svariati metri.

Il formato di uscita standard di una scansione tridimensionale a campo intero è generalmente una mesh poligonale.

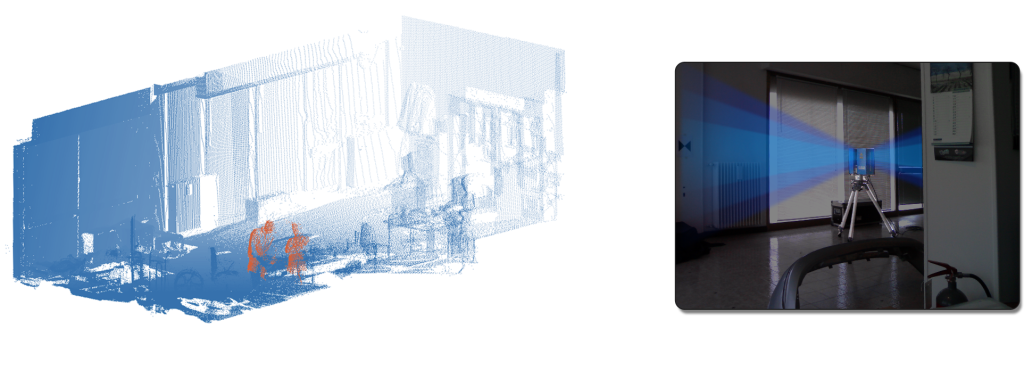

SCANSIONI 3D LASER

07B

I particolari di più grandi dimensioni, quali imbarcazioni, edifici o aeromobili, vengono rilevati più velocemente e facilmente con sistemi laser a media o lunga gittata.

Il formato di uscita standard di una scansione 3D laser può essere una nuvola di punti o una mesh poligonale.

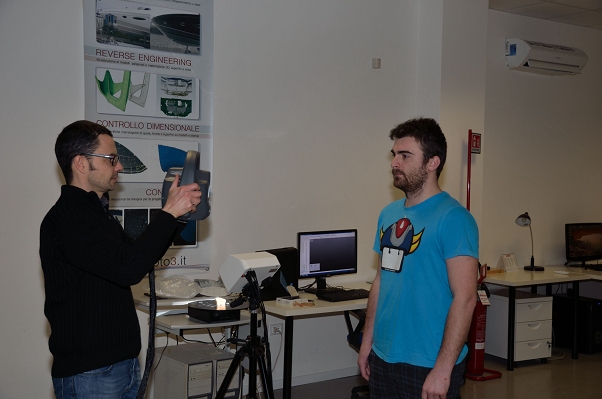

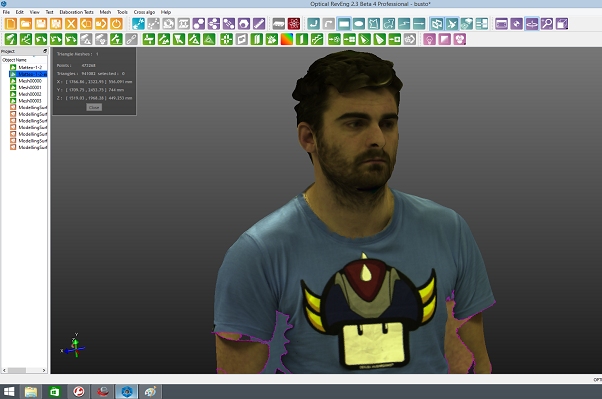

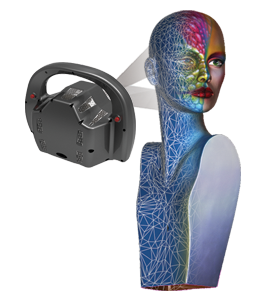

SCANSIONE TRIDIMENSIONALE IN TEMPO REALE

insight3_funzionamento_scanner3d

Particolari in leggero movimento o che richiedono acquisizioni veloci e/o con colore, sono scansionabili più facilmente con sistemi Real-Time.

I sistemi 3D in tempo reale generano modelli in mesh poligonale con tempi notevolmente ridotti rispetto alle altre tecniche di misura.

Il formato di uscita standard di una scansione 3D in tempo reale è una mesh poligonale.
