Scansioni 3D

Scansioni 3D

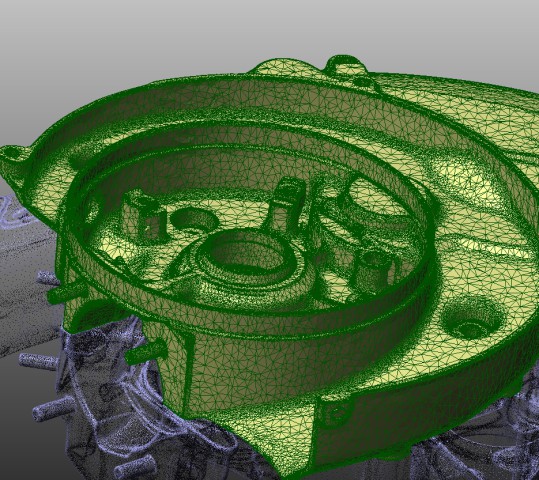

Scansioni 3D / tridimensionali Utilizzando la corretta tecnologia, OPTO3 propone scansioni 3D a campo intero, laser, a punti discreti o in tempo reale, ed è in grado di digitalizzare, con adeguata precisione, la superficie di qualsiasi oggetto. La singola scansione tridimensionale permette di generare una nuvola di punti continua o discreta (ASCII TXT, IGS…). Le nuvole di punti acquisite, anche non omogenee ovvero acquisite con sistemi di misura diversi, vengono accuratamente allineate tra loro in un unico sistema di riferimento e poi ulteriormente elaborate fino ad ottenere un modello poligonale (STL, DXF 3D, WRML, OBJ, PLY…). Il modello poligonale o mesh è direttamente fruibile nei processi di Reverse Engineering, Controllo Dimensionale e Rapid Prototyping. APPROFONDISCI LE SCANSIONI...

Maggiori Informazioni - More Information
Controllo Dimensionale

Controllo Dimensionale

Misurazioni 3D / tridimensionali Grazie all’elevata accuratezza dei sistemi in dotazione, OPTO3 utilizza la scansione 3D per effettuare Controlli Dimensionali e Verifiche Costruttive su una vasta gamma di oggetti, dal piccolo particolare pressofuso, al modello termoformato sino agli stampi di grandi dimensioni. Partendo dal rilievo a campo intero o dalla digitalizzazione di punti discreti dell’oggetto, vengono effettuate misurazioni tridimensionali mediante Mappe Cromatiche dello scostamento dalla matematica 3D. Con l’ausilio di software di controllo dedicati vengono verificate le tolleranze dimensionali di sezioni, punti di controllo (CTR), profili, indici di forma, quote a disegno. Confrontando misure riferite a stadi diversi, vengono esaminate deformazioni e variazioni a seguito di trattamenti specifici (termici, meccanici, …). Le diverse possibili tecniche di allineamento della misura alla matematica (RPS, 3-2-1, Best Fitting, ecc…) garantiscono sempre la adeguata rispondenza agli standard di misura. Nei casi in cui la Misura Ottica non sia applicabile, OPTO3 offre il servizio di controllo tradizionale mediante sistemi a contatto (CMM). Il processo di misura trova di conseguenza applicazione in tutti i settori...

Maggiori Informazioni - More Information
Reverse Engineering

Reverse Engineering

Reverse Engineering Il modello poligonale o la nuvola di punti ottenuti mediante una scansione 3D può essere ulteriormente elaborato e trasformato in superfici matematiche modellabili e manipolabili nei tradizionali ambienti CAD/CAM. E’ possibile in questo modo apportare le modifiche di design direttamente sul modello virtuale e sviluppare il processo produttivo. Il processo di trasformazione o ricostruzione di superfici 3D partendo da una scansione è chiamato Reverse Engineering o Ingegneria inversa. A seconda della complessità del modello e della tecnica di Reverse Engineering utilizzata è possibile distinguere tre tipologie diverse di superfici ottenibili: superfici semi-automatiche o multipatch, superfici ottimizzate, superfici ingegnerizzate o rimodellate....

Maggiori Informazioni - More Information
Scansioni sul corpo umano (body scanning)

Scansioni sul corpo umano (body scanning)

Scansioni 3D sul corpo umano Grazie alle nuovissime tecniche di scansione 3D in “Real-Time”, OPTO3 propone il servizio di digitalizzazione parziale o totale del corpo umano. Le possibilità di acquisire forme anche in leggero movimento e di abbinare l’informazione cromatica alla scansione rendono queste tecniche estremamente utili in tanti settori medicali (ortopedia e chirurgia ad esempio), industriali (tutori, protezioni, abiti su misura) o commerciali (stampa 3D). In partnership con Open Technologies, altra società del gruppo Opto-Tech, si occupa della ricerca di nuovi campi applicativi e della distribuzione degli scanner 3D in tutti i settori medicali. Particolarmente indicato in questi settori è lo scanner Real Time “INSIGHT3”. Il suo utilizzo è simile a quello di una videocamera: l’operatore impugna il sensore e lo sposta inquadrando l’oggetto. Il modello 3D, visibile a video, si ottiene in tempo reale mentre si procede con la scansione. La generazione della scansione in mesh a triangoli richiede solo qualche secondo. Il modello 3D ottenuto è utilizzabile direttamente nel software in dotazione per effettuare misure. Sono...

Maggiori Informazioni - More Information
Corsi di Formazione

Corsi di Formazione

Corsi di Formazione OPTO3 e Open Technologies fanno parte del gruppo OPTO-TECH, polo tecnologico per l’optoelettronica nato a Rezzato (BS). OPTO3, in particolare, è la società del gruppo che si occupa dei Corsi di Formazione e del Servizio 3D conto terzi. OPTO3 propone un’offerta di corsi di formazione completa e professionale. Grazie all’esperienza maturata negli anni (pionieri già dal 2000), il nostro personale è in grado di offrire un percorso di formazione (Hardware e Software) personalizzato in base alle esigenze di produttività del cliente. Possibilità di effettuare un corso “Training on the Job“: significa avere la possibilità di eseguire direttamente il Vostro lavoro durante la giornata/e di corso;  il nostro personale Vi mostrerà il migliore approccio da utilizzare per renderVi autonomi, veloci e produttivi. Corsi di Formazione su SCANNER 3D e Relativo Software di Gestione Optical RevEng (Open Technologies) APPROFONDISCI SCANNER 3D Richiedi un preventivo indicando le tue esigenze e verrai ricontattato Corsi di Formazione su SOFTWARE                                                                     Download PDF Geomagic...

Maggiori Informazioni - More Information

Esempi - Examples

_________________________________________________________________

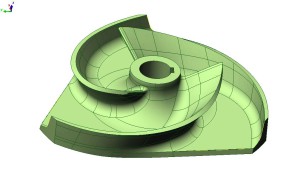

Girante
elica-girante-07

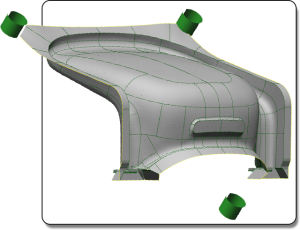

Semistampo Seduta

11M

TEXTURE 3D Tipo Goffratura Plastica – dall’STL alla TIFF a livelli di grigio per incisione Laser

TEXTURE 3D Tipo Goffratura Plastica - dall'STL alla TIFF a livelli di grigio per incisione Laser

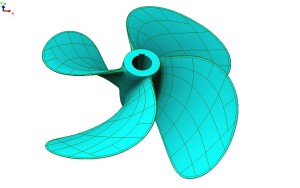

Elica a 4 Pale

elica-girante-03

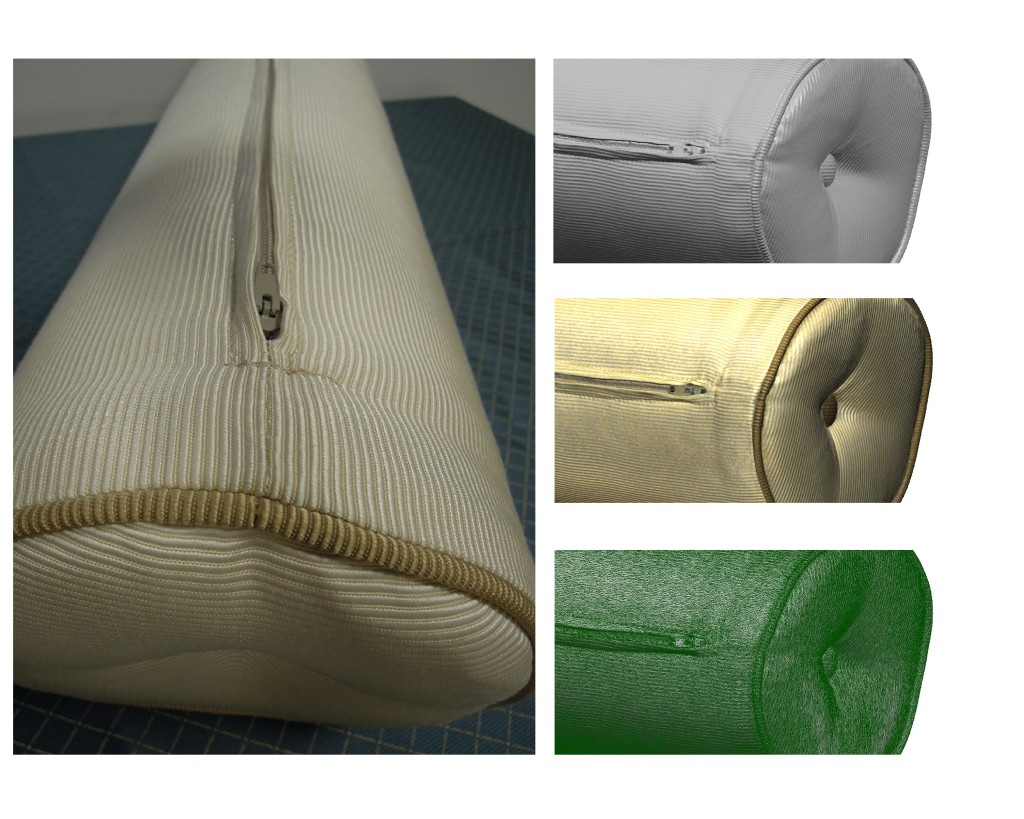

Cuscino-Imbottito  – Scansione con colore

 Cuscino-Imbottito - Scansione con colore

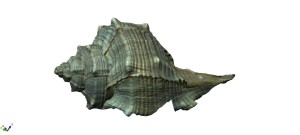

Conchiglia con colore

Conchiglia-snap-01

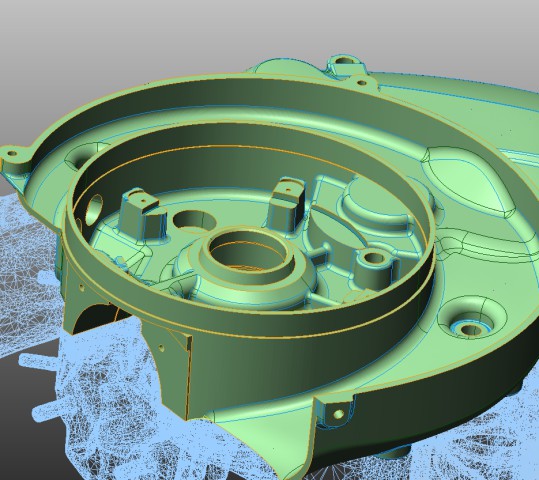

Carter

9

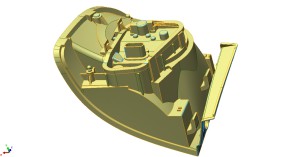

Proiettore Auto

Proiettore-snap-04

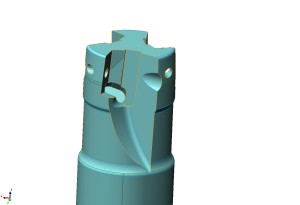

Mandrino speciale

Fresa-cilindrica-3inserti-snap-4

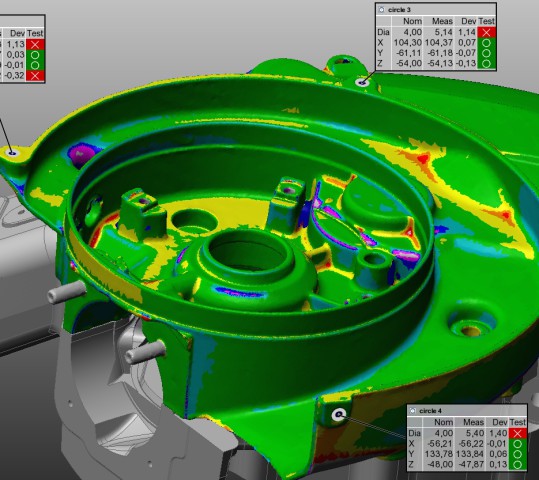

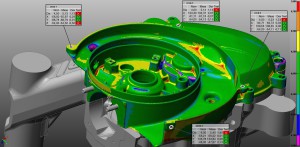

Controllo Carter

sfondo-controllo-1

  • Girante
  • Semistampo Seduta
  • TEXTURE 3D Tipo Goffratura Plastica – dall’STL alla TIFF a livelli di grigio per incisione Laser
  • Elica a 4 Pale
  • Cuscino-Imbottito  – Scansione con colore
  • Conchiglia con colore
  • Carter
  • Proiettore Auto
  • Mandrino speciale
  • Controllo Carter
